齿轮小知识2-分度圆的概念

渐开线齿轮的轮齿沿圆周均匀分布，一个齿左右两侧间的弧长称为分度圆齿厚s，齿槽间的弧长称为分度圆齿槽宽e，对于标准齿轮（未变位），齿厚和齿槽宽相等。所以，分度圆就是标准齿轮上，齿厚和齿槽宽相等的圆。

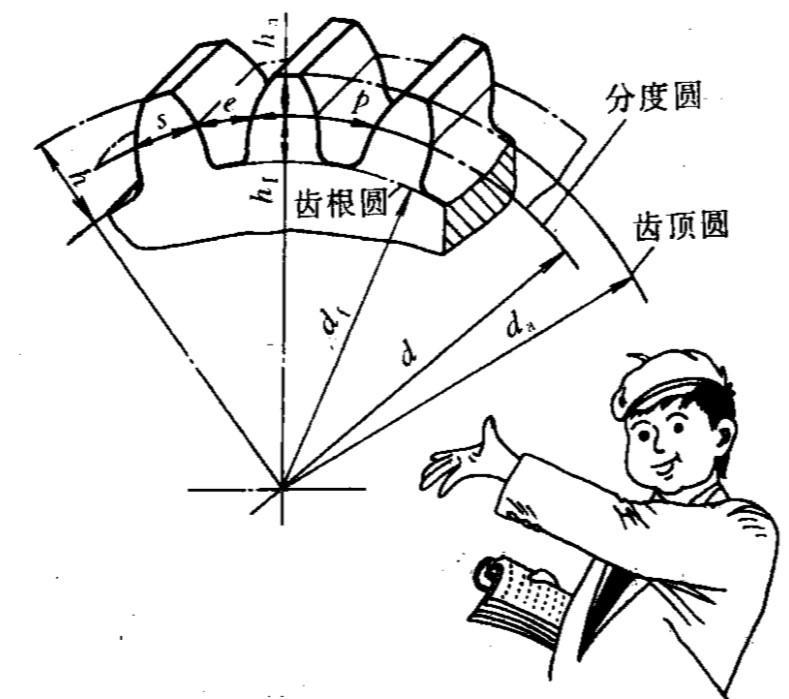

齿厚、齿槽宽及分度圆

分度圆上相邻两个同侧齿面间的弧长称为齿距p，它是影响齿轮传动质量的一个重要参数。如果分度圆直径用d表示，则它与齿数及齿距间的关系可用下式表达：d=p/π×z。
