一次性说清楚消防喷淋头型号类型

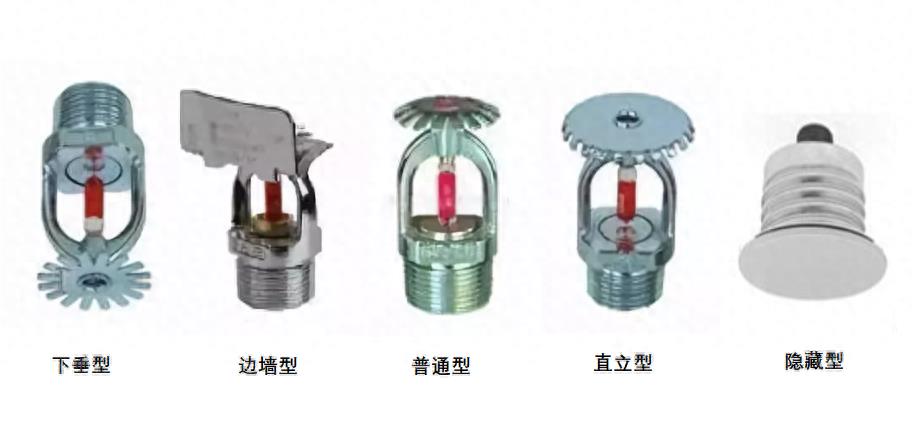

消防喷淋头用于消防喷淋系统，当发生火灾时，水通过喷淋头溅水盘洒出进行灭火，分为下垂型洒水喷头、直立型洒水喷头、普通型洒水喷头、边墙型洒水喷头、特殊应用碰头等。

根据GB5135.1.3.1中定义，洒水喷头是：在热的作用下，在预定的温度范围内自行启动，或根据火灾信号由控制设备启动，并按设计的洒水形状和流量洒水的一种喷水装置。

主要是由洒水器，充液的热敏玻璃球，水管塞子和水管组成。其中，热敏玻璃球中存放着煤油，乙醚等溶。玻璃球喷头可分为 57、68、79、93、141 °C等；易熔合金喷头可分为 72、74、101 °C等。按喷头的流量系数(K)划分，可分为 80、115、161、202、242、282、363 等。

消防洒水喷头的型号规格由类型特征代号（型号）、性能代号、公称口径和公称动作温度等部分组成。

示例：

M1 ZSTX 15-93℃表示M1型，标准响应、下垂安装，公称口径为15mm，公称动作温度为93℃的喷头。

GB2 K-ZSTBX 20-68℃表示GB2型，快速响应、边墙型、下垂安装，公称口径为20mm，公称动作温度为68℃的喷头。

- 类型特征代号表明了产品的结构形式和特征，由不超过3位大写英文字母、阿拉伯数字或其组合构成，可由生产商自己命名。

- 性能代号表明喷头的洒水分布类型、热响应类型或安装位置等特性，由下列符号构成：

通用型喷头：ZSTP

直立型喷头：ZSTZ

下垂型喷头：ZSTX

直立边墙型喷头：ZSTBZ

下垂边墙型喷头：ZSTBX

通用边墙型喷头：ZSTBP

水平边墙型喷头：ZSTBS

齐平式喷头：ZSTDQ

嵌入式喷头：ZSTDR

隐蔽式喷头：ZSTDY

干式喷头：ZSTG

快速响应喷头、特殊响应喷头在性能代号前分别加“K"，"T”并以“-”与性能代号间隔，标准响应喷头在性能代号前不加符号；带涂层喷头、带防水罩的喷头在性能代号前分别加“C”、“S”，并以“-”与性能代号间隔。

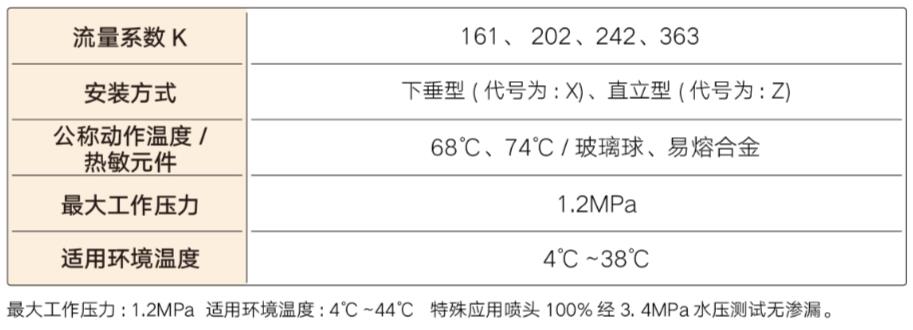

特殊应用喷头：流量系数K大于等于161 ，具有较大水滴粒径，在通过标准试验验证后，可用于民用建筑和厂房高大空间场所以及仓库的标准覆盖面积洒水喷头 ，包括非仓库型特殊应用喷头和仓库型特殊应用喷头。

特殊应用喷头按使用场所分为非仓库型特殊应用喷头(代号为CHSA)和仓库型特殊应用喷头(代号为CMSA)。

CHSA喷头适用于民用建筑高大空间场所，如:中庭、影剧院、音乐厅、会展中心体育馆、厂房等;CHSA喷头适宜安装的净空高度为大于8m小于等于18m;

CMSA喷头适用于保护高堆垛、高货架、托盘仓库，最大净空高度超过8m的超级市场等场所。CMSA喷头适宜用于最大净空高度不超过12.0m,且最大储物高度不超过10.5m;

与ESFR喷头相比，该类喷头适用压力范围较宽，最低工作压力较低，障碍物对喷头的洒水影响较小。

早期抑制快速响应喷头（ESFR）：流量系数K大于等于161，响应时间指数RTI小于等于28±8(m.s)0.5，用于保护堆垛与高架仓库的标准覆盖面积洒水喷头。

早期抑制快速响应喷头仅适用于湿式系统，因为如果用于干式系统或预作用系统，由于报警阀打开后因管道排气充水需要一定的时间，导致喷水延迟，从而达不到快速喷水灭火的目的。

特殊应用喷头在不同使用场所，对建筑物结构、仓储货物类别、堆垛要求、障碍物、水力计算、喷洒流量和安装等均有特殊要求。
